半导体用氧化铝陶瓷

氧化铝陶瓷是一种以高纯度氧化铝（Al₂O₃）为主晶相的先进陶瓷材料，是精密陶瓷中最常用、成本相对较低的材质。在半导体领域，主要使用的是高纯氧化铝陶瓷，通常指Al₂O₃含量在99.5%以上的产品，其中“998瓷”（即含量99.8%）是目前的主力材料。这类陶瓷凭借其卓越的机械强度、耐高温、耐腐蚀和电绝缘性能，成为半导体制造设备中不可或缺的关键部件材料，其应用几乎覆盖了从刻蚀、沉积到抛光的全部工艺流程。

根据氧化铝含量的不同，主要分为普通型与高纯型两大类：

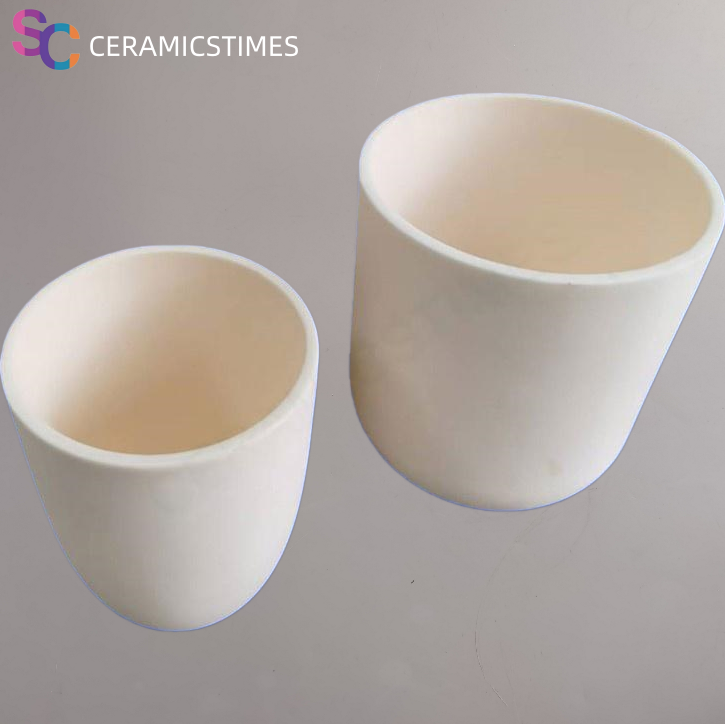

普通型氧化铝陶瓷：按氧化铝含量不同细分为99瓷、95瓷、90瓷、85瓷等。其中，99瓷常用于制作高温坩埚、耐磨部件；95瓷则多用于耐腐蚀、耐磨部件。

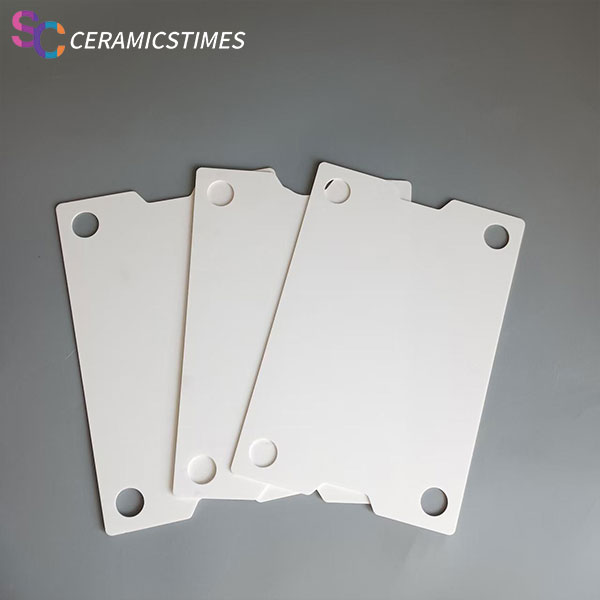

高纯型氧化铝陶瓷：指Al₂O3含量在99.9%以上的陶瓷材料，具有更优异的性能，烧结温度高达1650—1990℃，在电子工业中可用作集成电路基板与高频绝缘材料。

二、核心性能特点

氧化铝陶瓷之所以能在严苛的半导体制造工艺中广泛应用，得益于其一系列出色的综合性能：

高纯度与低污染：半导体制造对洁净度要求极高，尤其是在刻蚀、沉积等环节。高纯氧化铝陶瓷能有效防止杂质析出污染晶圆，是刻蚀机腔体、气体喷嘴等部件的理想防护材料。

优异的耐等离子体与耐腐蚀性：在等离子刻蚀过程中，设备部件会暴露于高反应性的卤素腐蚀性气体中。氧化铝陶瓷具有极高的耐等离子体侵蚀能力，能确保腔体内部件的稳定性和工艺的可靠性。

极高的机械强度与硬度：高纯氧化铝陶瓷具有很高的抗弯强度和硬度，采用热压烧结方法制备的材料，抗折强度可达500MPa。这使其能够胜任如机械手臂、磨垫校正平台等需要高耐磨和高承载能力的部件。

优良的电绝缘性：氧化铝陶瓷具有极高的体积电阻率（>10¹⁴ Ω·cm）和介电强度，是理想的电绝缘材料。在半导体设备中，它被广泛用于制造需要高压绝缘的部件，如静电卡盘、绝缘法兰盘等。

良好的导热性与热稳定性：氧化铝陶瓷具有与芯片材料相近的热膨胀系数，能有效避免因温差剧变导致的脱焊问题。同时，其良好的导热性可以将晶圆产生的热量有效分散导出，保护晶圆免受热损伤。

三、关键性能参数

半导体用高纯氧化铝陶瓷的性能与其纯度、制备工艺密切相关。以下是常见的高纯氧化铝陶瓷（如99.5%或99.9%氧化铝）的典型性能参数范围：

氧化铝含量：一般在99.5%及以上，高端应用可达99.9%。

密度：通常在3.9 g/cm³ 左右，高致密性是保证其各项性能的基础。

抗弯/弯曲强度：典型值在250 MPa 到 500 MPa 之间，具体取决于烧结工艺（如常压烧结约为250MPa，热压烧结可达500MPa）。

硬度：莫氏硬度高，具有良好的耐磨性。

热膨胀系数：约 6.3 ~ 8.0 ×10⁻⁶/K（室温至高温范围），与半导体芯片材料匹配性好。

热导率：约 26 ~ 33 W/m·K，能有效传导热量。

体积电阻率：极高，通常大于 10¹⁴ Ω·cm，是优异的电绝缘体。

介电常数：在1MHz频率下，典型值约为9.7~10，具有良好的高频特性。

介电损耗：极低，如在特定频段内可小于3.0×10⁻⁴，这对高频应用至关重要。

四、在半导体领域的主要用途

氧化铝陶瓷部件是半导体设备精密零部件的关键材料之一，约占整个精密陶瓷部件市场规模的45%。其应用贯穿多个核心工艺环节：

1. 刻蚀环节

在等离子刻蚀设备中，为避免对晶圆的污染，广泛采用高纯氧化铝涂层或氧化铝陶瓷作为刻蚀腔体和腔体内衬的防护材料。此外，用于精确控制反应气体流量的气体喷嘴、气体分配盘以及用于固定晶圆的固定环等，也普遍使用高纯氧化铝陶瓷制造。

2. 沉积环节

在化学气相沉积（CVD）和物理气相沉积（PVD）设备中，需要使用耐高温、化学惰性好的材料。氧化铝陶瓷被用于制造静电卡盘、陶瓷加热器以及设备腔体等关键部件。

3. 化学机械抛光（CMP）环节

CMP工艺结合了机械摩擦与化学腐蚀，对设备部件的耐磨性和耐腐蚀性要求极高。因此，抛光板、抛光垫校正平台、真空吸盘以及搬运臂等关键部件，都采用了耐磨性极佳的氧化铝陶瓷材料。

4. 晶圆传输与承载环节

在真空环境中搬运晶圆，对机械手臂的要求极高。采用高纯氧化铝陶瓷制成的陶瓷机械手臂（如夹持式、真空吸附式），具备耐高温、耐磨、高硬度和低污染的特性，是晶圆传输系统的核心部件。此外，用于承载和固定晶圆的晶圆载台，也需要利用氧化铝陶瓷良好的热传导性和稳定性来保护晶圆。

5. 其他关键部件

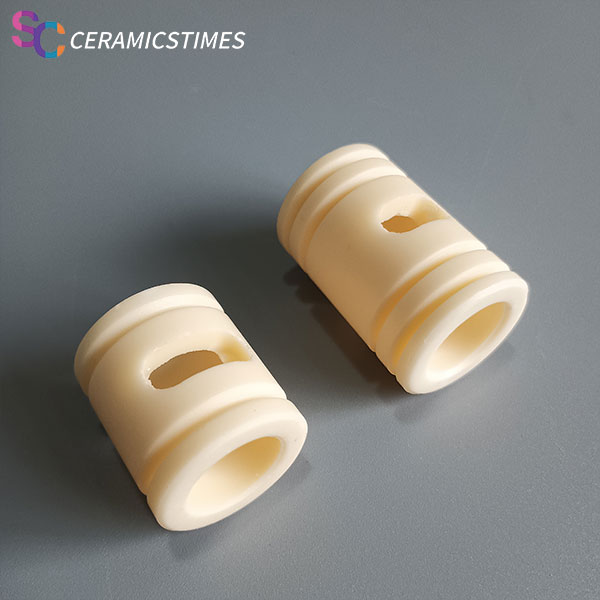

氧化铝陶瓷还广泛用于制造各种绝缘部件（如绝缘法兰盘、垫片、衬套）、高精度工装夹具以及粉碎和分级设备部件等，满足半导体制造过程中对高洁净度、高精度和高可靠性的严苛要求。例如，在光刻机等设备中，也会用到高精度的氧化铝陶瓷结构件。
