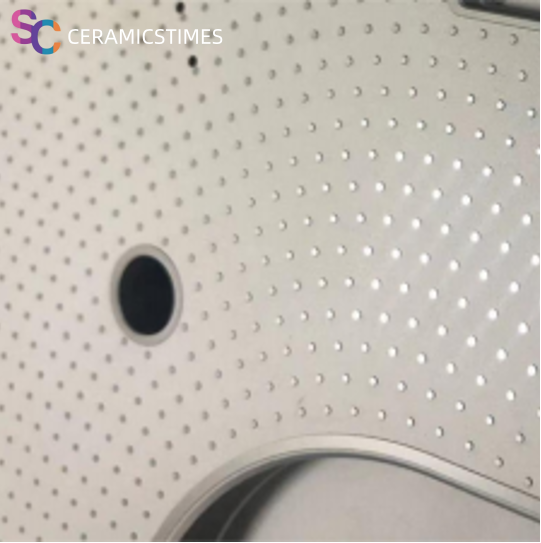

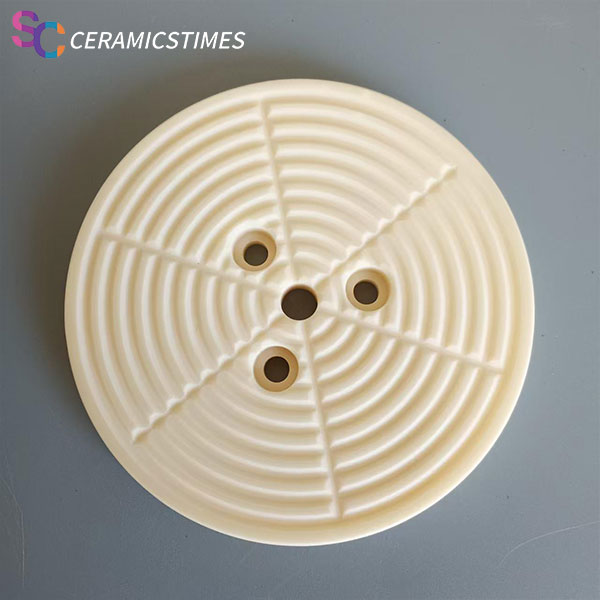

碳化硅真空吸盘

碳化硅真空吸盘是一种采用碳化硅陶瓷材料制成的真空吸附装置，这类部件属于高性能的碳化硅陶瓷制品。其制造材料主要包括高纯碳化硅、超纯碳化硅陶瓷或4N-6N碳化硅陶瓷环等级别的原料，并通过反应烧结碳化硅或热压烧结碳化硅陶瓷等先进工艺成型，从而获得极致性能。它利用真空负压原理吸附并固定工件，如硅片、玻璃基板等，确保其在加工过程中的稳定性和精度。碳化硅材料具有优异的物理和化学性能，使吸盘在高温、腐蚀性环境中仍能可靠工作，是高端制造设备的关键组件之一。

性能特点

碳化硅真空吸盘具备以下突出性能：

高硬度和耐磨性：碳化硅硬度接近金刚石，耐磨性极佳（甚至优于氮化硅对辊等部件），可长期使用而不易磨损，延长使用寿命。

优异导热性：作为出色的碳化硅导热板和碳化硅陶瓷散热片，其导热系数高，能快速传递热量，有助于在加工中控制工件温度，防止热变形。

强耐腐蚀性：对酸、碱等化学物质具有高抗性，适用于刻蚀、清洗等工艺环境，性能与碳化硅陶瓷喷嘴、碳化硅陶瓷坩埚、碳化硅保护管等部件相当。

低热膨胀系数：热稳定性好，在温度波动时尺寸变化极小，保证吸附精度，这一特性也使其成为理想的碳化硅陶瓷基板材料（与氮化矽的陶瓷基板各有侧重）。

高真空吸附稳定性：吸附力均匀且可调，确保工件牢固固定，减少位移或振动。

高表面平整度：经过精密加工，表面平整度可达微米级，适合超精密加工需求，其工艺水平与CMP工艺用碳化硅载盘、碳化硅陶瓷板材等产品要求一致。

关键参数

碳化硅真空吸盘的参数因应用场景而异，常见参数包括：

尺寸规格：直径通常从100毫米到300毫米以上，也可根据设备定制更大或更小尺寸，形状不限于圆盘，也包括碳化硅陶瓷板、碳化硅方梁、反应烧结碳化硅板等形式。

吸附力：依赖真空系统，一般在数公斤至数十公斤范围，具体取决于吸盘设计和真空度。

工作温度范围：耐高温性能强，可工作在500°C以上，某些型号可达1000°C，与碳化硅加热板、碳化硅炉管、高纯碳化硅炉管、碳化硅热交热管等部件的工作环境类似。

表面粗糙度：表面经过抛光处理，粗糙度可低于0.1微米，以满足高精度工艺要求。

真空接口：标配标准接口如KF法兰或ISO法兰，便于连接真空管路。

材料纯度：采用高纯度碳化硅材料，如高纯碳化硅陶瓷或超纯碳化硅陶瓷，避免污染敏感工件如硅片。

电气性能：碳化硅为半导体材料，可根据需要调整电阻率，制成防静电碳化硅陶瓷，用于静电吸盘等变体。

1.高纯碳化硅材料特性:

1)密度 3.07至3.15克/立方厘米)

2)维硬度(HV10至23GPa)

3)杨氏模量(300至430GPa)

4)热膨胀系数(10-30℃);(2.4 x10^-6/K)

5)热导率(22℃) (120至200W/mK)

6)电阻率；10⁶ -10 ⁹ Ωcm

2.其他要求:

1)表面粗糙度：Ra0.05-0.3

2)全局面型PV,局部面型(20mmX20mm)：

全局面型PV＜300nm;

局部面型PV＜50nm；

3)凸点直径、高度、间距、厚度公差、平行度公差

凸点直径（最小）:0.2mm

凸点高度：0.1mm

凸点间距（最小）：2mm

厚度公差：±0.005mm

平行度公差：＜0.001mm

主要用途

碳化硅真空吸盘广泛应用于以下领域，常与一系列碳化硅陶瓷结构件协同工作：

半导体制造：在光刻、离子注入、化学气相沉积（CVD）、物理气相沉积（PVD工艺用碳化硅载盘）、快速热处理（RTA工艺用碳化硅载盘）、电感耦合等离子体刻蚀（ICP工艺用碳化硅载盘）以及化学机械抛光（CMP工艺用碳化硅载盘）等关键设备中固定硅片。其同源部件还包括半导体碳化硅舟、高纯碳化硅晶舟、碳化硅悬臂桨（高纯碳化硅悬臂桨或碳化硅悬梁桨）、碳化硅内衬筒、碳化硅研磨内衬筒等，是碳化硅陶瓷厂家核心产品。

显示面板生产：用于LCD、OLED等面板的制造过程，吸附玻璃基板进行切割、研磨或镀膜。

精密加工：在激光加工、超精密磨削、抛光等机床上，固定陶瓷、金属等工件。其他碳化硅陶瓷加工厂家提供的碳化硅陶瓷轴套、碳化硅陶瓷轴承、碳化硅陶瓷密封圈、碳化硅陶瓷衬套、碳化硅陶瓷棒、碳化硅陶瓷泵件等也用于此类精密机械。

科研与实验：作为真空腔室或高温炉中的样品台，支持材料研究、薄膜制备等实验，类似功能的还有碳化硅陶瓷管、碳化硅管板、碳化硅封头、碳化硅陶瓷换热管等。

新能源与工业领域：在太阳能电池片生产、功率器件封装中，用于基板固定和热处理。此外，反应烧结碳化硅辊棒、碳化硅辊棒、碳化硅支座、碳化硅陶瓷块、碳化硅陶瓷片、碳化硅陶瓷喷嘴、碳化硅陶瓷环等无压烧结碳化硅制品和反应烧结碳化硅方梁也广泛用于高温窑炉、耐磨输送、化工反应烧结等场合。
