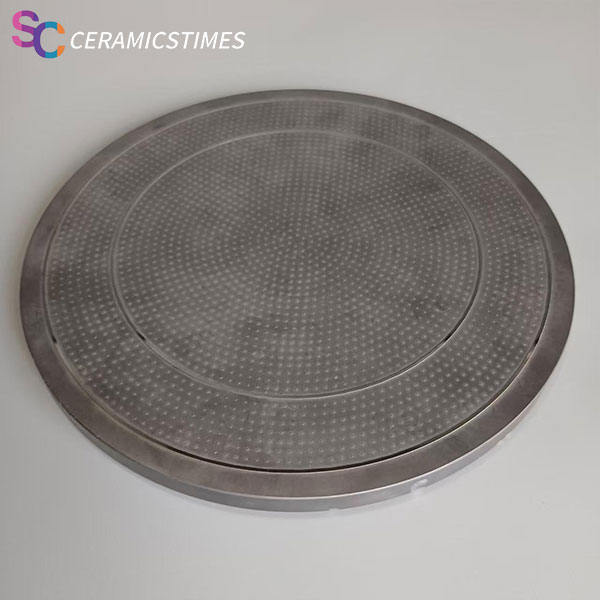

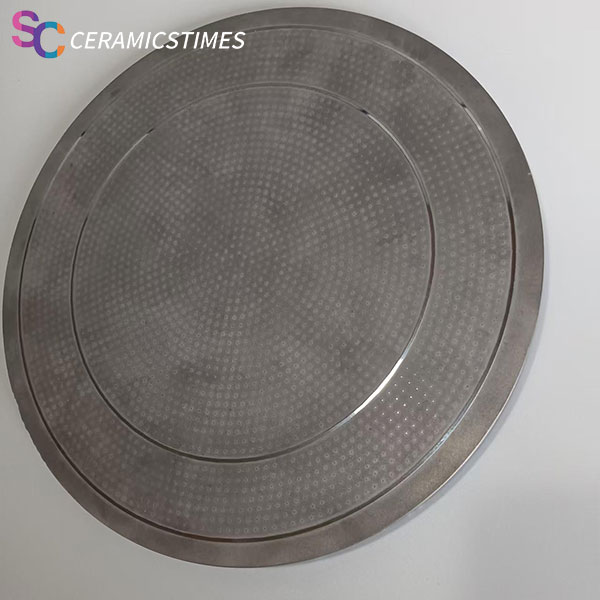

陶瓷卡盘-碳化硅陶瓷卡盘

一、产品介绍

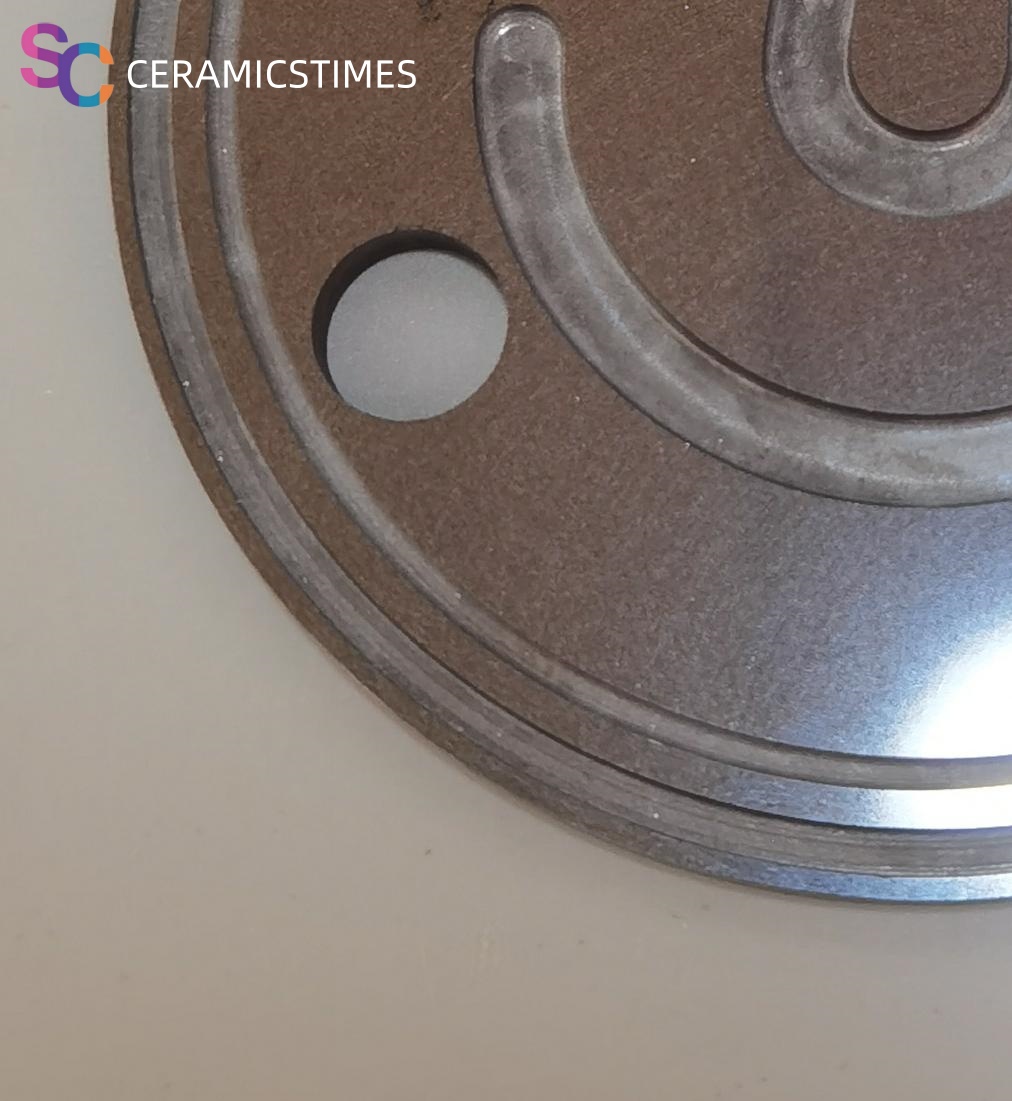

陶瓷卡盘是一种采用先进陶瓷材料制造的高精度夹持工具。在众多陶瓷材料中，碳化硅陶瓷（常写作 SiC陶瓷 或 碳化矽陶瓷）因其综合性能极为优异，成为制造高性能卡盘的首选材料。它利用碳化硅陶瓷的特殊物理性质，通过真空吸附或静电吸附原理，将工件（特别是半导体晶圆、光学镜片等薄型脆性材料）牢固固定于工作台面，以实现精密加工、检测或清洗。

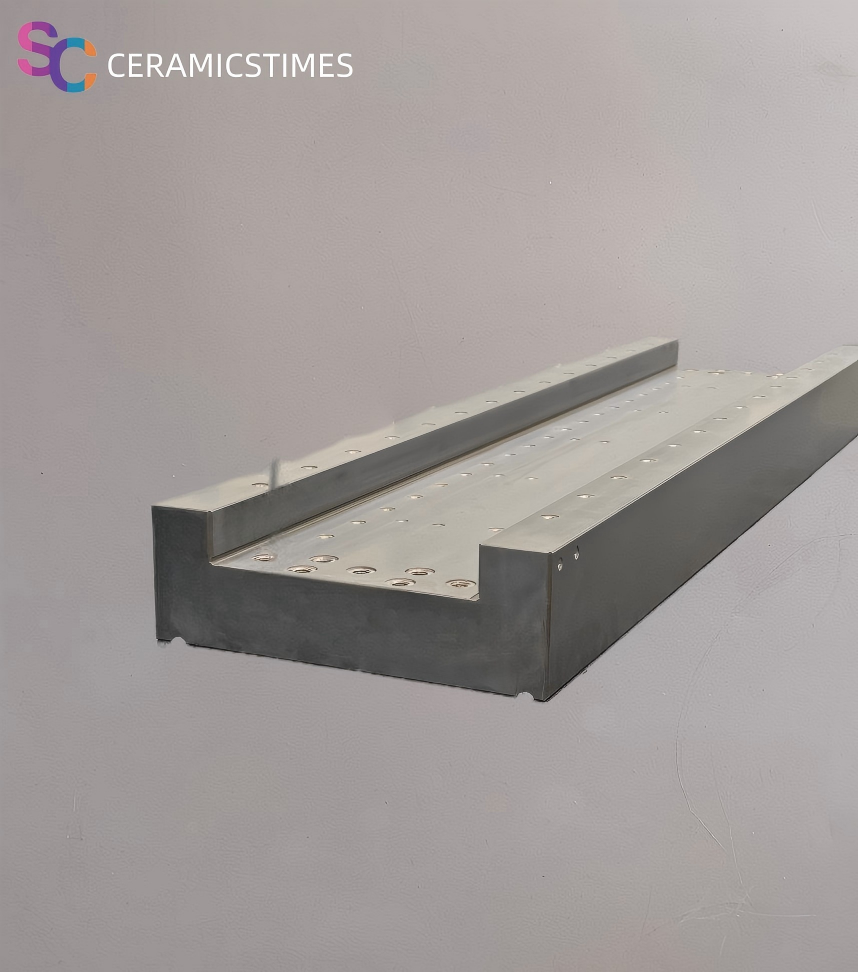

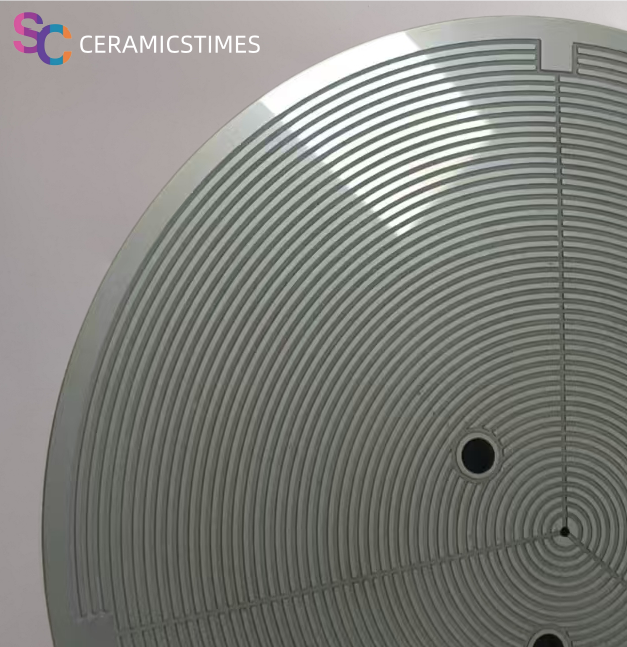

具体而言，碳化硅陶瓷卡盘是在高纯度碳化硅（如4N碳化硅陶瓷、超纯碳化硅陶瓷）基体上，通过反应烧结碳化硅、热压烧结碳化硅陶瓷等工艺制成，再经过精密加工和表面处理而成。其核心部件——碳化硅陶瓷板或碳化硅陶瓷盘——的结构设计通常包括精密的吸附区域、气路通道和安装接口，兼顾了高强度、高平坦度与功能性。这类关键部件与碳化硅陶瓷结构件如碳化硅方梁、碳化硅支座等，共同构成了高端半导体设备的承载基础。

二、核心性能特点

极高的硬度与耐磨性：碳化硅的莫氏硬度达9.2以上，仅次于金刚石，其制成的碳化硅陶瓷制品如碳化硅陶瓷轴套、碳化硅陶瓷轴承、碳化硅研磨内衬筒使用寿命极长，不易划伤工件。

优异的热稳定性与导热性：热膨胀系数极低（约4.0×10⁻⁶/℃），在高温（可长期耐受300℃以上）下变形极小，适用于RTA（快速热退火） 等高温工艺。同时，其作为碳化硅导热板、碳化硅陶瓷散热片、碳化硅陶瓷换热管的理想材料，导热性能（120-200 W/(m·K)）优于多数陶瓷，利于热管理。

出色的化学惰性：耐酸碱腐蚀，可在CMP（化学机械抛光）、刻蚀（ICP） 等苛刻的化学环境中稳定工作，因此CMP工艺用碳化硅载盘、ICP工艺用碳化硅载盘被广泛使用。

良好的导电可控性与高纯度：可通过掺杂精确调节电导率，满足防静电碳化硅陶瓷或静电吸附需求，这对于半导体碳化硅舟、高纯碳化硅晶舟、高纯碳化硅炉管及PVD工艺用碳化硅载盘至关重要。高纯碳化硅材料确保了在半导体制造中极低的污染风险。

高刚度与轻量化：弹性模量高，比刚度大，在保证支撑刚度的同时减轻重量。这使得反应烧结碳化硅辊棒、碳化硅悬臂桨（悬梁桨） 等部件在高速高温下运行稳定。

超高平坦度与精度：表面经精密抛光后粗糙度Ra可≤0.02µm，平面度可达<1µm，满足纳米级加工要求，是碳化硅陶瓷基板、碳化硅陶瓷密封圈等精密部件的关键指标。

多功能与可靠性：除了卡盘，碳化硅陶瓷还以碳化硅陶瓷管、碳化硅保护管、碳化硅内衬筒、碳化硅陶瓷喷嘴等形式，广泛应用于耐磨、耐腐蚀、耐高温的极端环境。

三、主要用途

半导体制造核心部件：是光刻、刻蚀（ICP）、离子注入、化学机械抛光（CMP）、物理气相沉积（PVD）、快速热退火（RTA） 等关键工艺设备的核心承载件和耗材。具体产品包括各类碳化硅载盘、半导体碳化硅舟、高纯碳化硅晶舟、高纯碳化硅悬臂桨、高纯碳化硅炉管以及碳化硅陶瓷内衬筒等。

集成电路封装与精密电子组装：在芯片贴装、引线键合等工序中提供精准定位的碳化硅陶瓷板；用于LCD/OLED显示面板、MEMS器件加工与检测的精密夹具和基板。

高端工业装备关键配件：

高温炉具：反应烧结碳化硅板、反应烧结碳化硅方梁、碳化硅辊棒、碳化硅陶瓷换热管、碳化硅陶瓷坩埚等，用于光伏、锂电、玻璃及冶金行业。

耐磨耐腐蚀部件：碳化硅陶瓷泵件、碳化硅陶瓷喷嘴、碳化硅封头、碳化硅管板、碳化硅陶瓷棒、碳化硅陶瓷块等，广泛应用于化工、环保、泵阀领域。

精密机械零件：碳化硅陶瓷轴承、碳化硅陶瓷轴套、氮化硅对辊（常与碳化硅陶瓷搭配使用）等，用于高转速、高精度设备。

光学与激光加工：碳化硅陶瓷基板（尤其是与氮化矽（硅）的陶瓷基板相比具有更优导热性）用于高功率LED和激光器；作为激光晶体、透镜等光学元件的镀膜与抛光用承载盘。

科研与检测：用于电子显微镜、探针台等精密仪器的样品固定台及碳化硅陶瓷散热片。

新兴领域：作为碳化硅陶瓷基板用于第三代半导体功率模块；碳化硅导热板用于高端电子散热解决方案。
