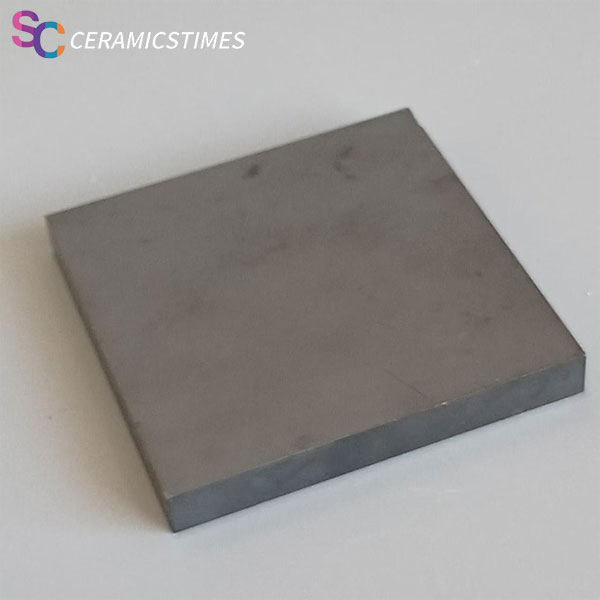

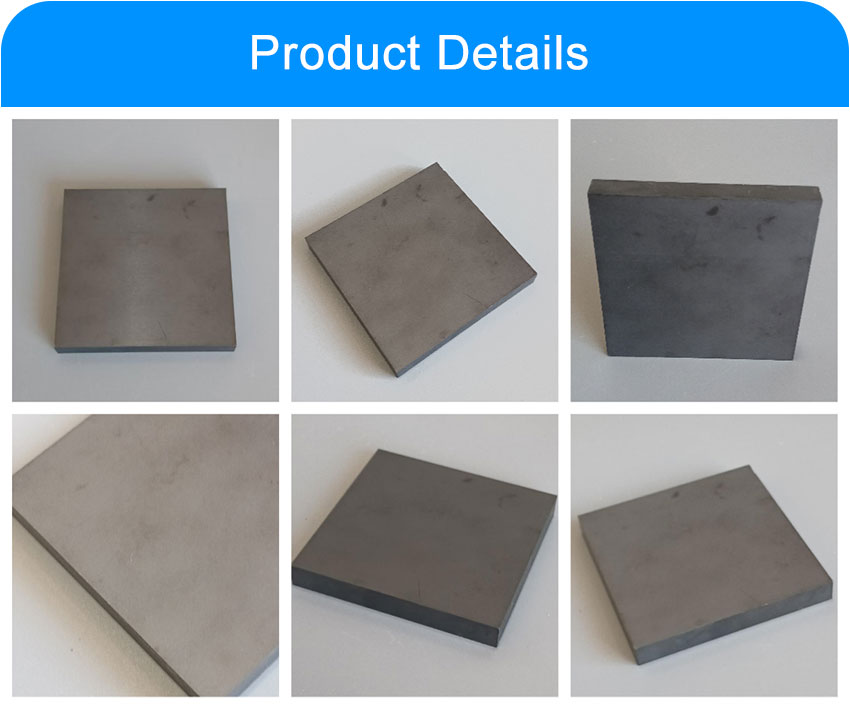

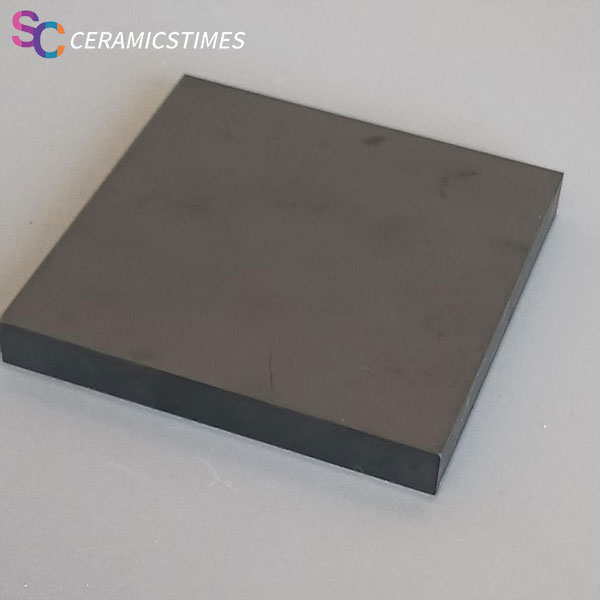

抗静电碳化硅陶瓷

一、 材料简介

抗静电碳化硅陶瓷，本质上是通过在超高纯度的碳化硅（SiC） 基体中，即以高纯碳化硅乃至4N碳化硅（纯度99.99%）为原料，采用无压烧结、热压烧结或反应烧结等特定工艺，均匀引入微量的导电相（如石墨、碳黑、金属硅或某些导电金属碳化物）而制成的一种复合材料。碳化硅本身是一种宽带隙半导体，其纯态的电阻率极高。通过精确的“掺杂”或复合技术，可以在其晶界或晶粒内形成连续的导电网络，从而将材料的体积电阻率从绝缘体级别（>10^10 Ω·cm）精准调控到抗静电所需的范围（通常为10^4 ~ 10^9 Ω·cm）。这使得它既能够以可控的速度安全泄放静电荷，避免静电积聚，又完整保留了碳化硅陶瓷的固有优势。值得一提的是，另一种高端陶瓷氮化硅（氮化矽） 也具有优异的综合性能，常被制成氮化硅对辊或氮化矽的陶瓷基板，但在抗静电功能化方面，碳化硅陶瓷因其更易调控的半导体特性而更为常见。

二、 关键参数

体积电阻率：这是其最核心的参数，范围通常设计在10^4 至 10^9 Ω·cm之间。这一区间是理想的抗静电范围，既能确保静电及时耗散，又不会因导电性过强而引发短路风险。

密度：由于其高纯基体与致密的烧结工艺（如反应烧结碳化硅或无压烧结碳化硅制品），其密度通常高达3.05 - 3.15 g/cm³，接近理论密度，赋予了材料极高的结构完整性。

硬度：继承了碳化硅的极高硬度，仅次于金刚石，维氏硬度（HV）通常在2200 - 2600 kg/mm² 范围内，耐磨性极佳。

抗弯强度：具有优异的机械承载能力，室温下的抗弯强度一般介于350 - 500 MPa，部分高性能产品可达600 MPa以上，确保如碳化硅方梁、反应烧结碳化硅方梁等大型结构件的可靠性。

断裂韧性：相较于氧化铝陶瓷，其韧性表现更优，KIC值通常在3.5 - 4.5 MPa·m¹/²，抗冲击和抗热震性能更好。

热膨胀系数：非常低，约为4.0 - 4.5 x 10^-6 /K（室温至1000℃），这意味着其尺寸随温度变化极小，热稳定性极好，是制作碳化硅陶瓷基板、碳化硅载盘（如CMP工艺用碳化硅载盘、ICP工艺用碳化硅载盘、PVD工艺用碳化硅载盘、RTA工艺用碳化硅载盘）的理想特性。

导热系数：具有良好的导热性，室温下导热系数可达80 - 120 W/(m·K)，这使得碳化硅导热板、碳化硅陶瓷散热片和碳化硅陶瓷换热管（或碳化硅热交换管）能快速散发热量，避免局部过热。

最高使用温度：在惰性或真空环境下，可长期在1350℃ 以上工作；在氧化气氛中，表面会形成二氧化硅保护层，可长期用于1200℃ 以上的高温环境，因此非常适合制造碳化硅炉管、高纯碳化硅炉管、碳化硅加热板以及碳化硅保护管。

三、 核心性能与优势

卓越且稳定的抗静电性：其导电机制依赖于均匀分布的微观导电网络，因此抗静电性能稳定、持久，不受环境湿度影响。这使得高纯碳化硅晶舟（半导体碳化硅舟）、高纯碳化硅悬臂桨（碳化硅悬梁桨）及碳化硅陶瓷环（包括4N碳化硅陶瓷环）在搬运晶圆时，能确保静电荷在毫秒级时间内安全泄放，保护敏感电路。

无与伦比的耐磨耐腐蚀性：碳化硅陶瓷硬度极高、化学惰性强。这使得碳化硅陶瓷轴套、碳化硅陶瓷衬套、碳化硅陶瓷喷嘴、碳化硅陶瓷密封圈以及碳化硅研磨内衬筒在高速摩擦、颗粒冲刷或强酸强碱的恶劣工况下，寿命远超金属材料。

优异的高温与热管理性能：极低的热膨胀系数和较高的导热系数，赋予了它超凡的抗热震性。作为反应烧结碳化硅辊棒、碳化硅辊棒、碳化硅陶瓷管、碳化硅封头、碳化硅管板以及碳化硅支座，在高温窑炉中不会软化变形，同时能高效传热。其制成的碳化硅陶瓷坩埚也具备优异的耐温急变性能。

高强度与高刚度：在保持抗静电功能的同时，其机械强度极高。可作为承重结构件使用，如碳化硅陶瓷板（反应烧结碳化硅板）、碳化硅陶瓷棒、碳化硅陶瓷块以及复杂的碳化硅陶瓷结构件，在运动中既泄放静电又能保证极高的尺寸精度和稳定性。

高洁净度与低污染：高纯碳化硅陶瓷本身不易产生粉尘，且表面可抛光至镜面级，易于清洁。不会像某些添加型抗静电塑料那样因老化或磨损而析出污染物，完美符合半导体等行业对“无尘室友好型材料”的苛刻要求。因此，由专业碳化硅陶瓷厂、碳化硅陶瓷生产厂家或碳化硅陶瓷公司提供的高纯碳化硅陶瓷盘、高纯碳化矽陶瓷制品，是芯片制造中碳化硅内衬筒、碳化硅陶瓷轴承等关键部件的首选。对于有特殊需求的客户，许多碳化硅陶瓷加工厂家、碳化硅陶瓷制品厂家和碳化硅陶瓷泵件定做加工厂家也提供定制服务，生产各类碳化硅陶瓷制品，如碳化硅陶瓷片、碳化硅陶瓷板材等。
