碳化硅陶瓷真空吸盘

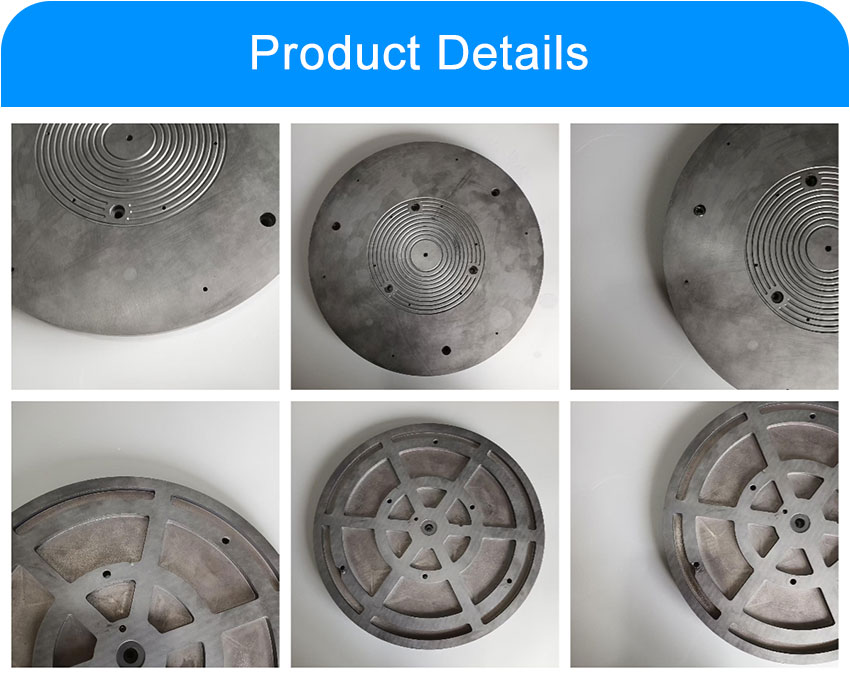

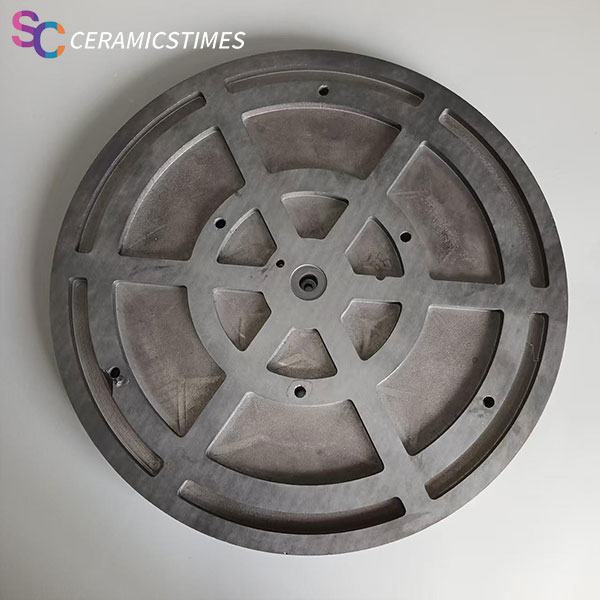

碳化硅陶瓷真空吸盘是一种基于高纯碳化硅乃至超纯碳化硅陶瓷材料精密制造而成的先进真空夹持装置。这类SiC陶瓷部件，无论是通过反应烧结碳化硅、无压烧结碳化硅还是热压烧结碳化硅陶瓷工艺制成，其核心都是利用碳化硅陶瓷的卓越性能。它通过内部精密设计的真空通道与吸附孔阵列，在抽真空后于吸附表面形成负压，从而牢固、平稳地吸附住工件。与传统金属或普通陶瓷碳化硅吸盘相比，碳化硅陶瓷吸盘凭借其材料本身的优异特性，在高端制造领域展现出卓越的性能和不可替代的价值。

一、核心性能特点

碳化硅陶瓷真空吸盘的核心优势源于高纯碳化硅材料独特的物理与化学性质，这些特性使其在众多碳化硅陶瓷制品中脱颖而出：

极高的刚性、硬度与耐磨性：碳化硅的莫氏硬度高达9.2以上，仅次于金刚石。这使其吸盘表面极其耐磨损，长期使用也能保持极高的平面精度，不易产生划痕，能有效避免因吸盘磨损而导致的工件污染或吸附不稳。这种高硬度也使其成为制造碳化硅研磨内衬筒、碳化硅陶瓷喷嘴和碳化硅陶瓷轴承的理想材料。

优异的热稳定性与低热膨胀系数：碳化硅在高温下（通常可达1200°C以上）仍能保持尺寸和形状的高度稳定，其热膨胀系数远低于大多数金属。这意味着在RTA工艺等高温环境或作为碳化硅加热板、碳化硅炉管、碳化硅热交换管组件时，吸盘不会因热胀冷缩而产生显著变形，确保了工艺的均匀性和一致性。这一特性同样适用于高纯碳化硅炉管、高纯碳化硅晶舟和碳化硅陶瓷坩埚。

出色的导热性能：碳化硅的导热率极高，这一特性使其在需要快速、均匀加热或冷却的应用中至关重要，例如作为碳化硅导热板、碳化硅陶瓷散热片或碳化硅陶瓷基板的组成部分。在PVD工艺、CMP工艺中使用的碳化硅载盘也得益于此，有助于提高工艺效率和控制精度。

卓越的化学惰性：碳化硅对大多数强酸、强碱和腐蚀性气体具有极高的耐受性，不易发生化学反应。这使其非常适合用于ICP工艺、刻蚀等存在严苛化学环境的半导体制造环节，延长了使用寿命。同样的性质也保护着碳化硅保护管、碳化硅内衬筒和碳化硅陶瓷衬套等部件。

良好的真空与特殊功能特性：碳化硅陶瓷本身气密性极佳，且经精密抛光后可达到极低的表面出气率。根据需求，还可制成防静电碳化硅陶瓷，以满足特殊工艺环境的要求。

二、关键性能参数与材料形态

材料与纯度：通常采用高纯度（>99%） 的烧结碳化硅，对于尖端应用，甚至使用4N碳化硅陶瓷或更高纯度等级。材料形态多样，包括反应烧结碳化硅板、反应烧结碳化硅方梁、反应烧结碳化硅辊棒等结构件，以及碳化硅陶瓷板、碳化硅陶瓷棒、碳化硅陶瓷管、碳化硅陶瓷环等标准或定制制品。

制造工艺：除了反应烧结，无压烧结碳化硅制品也广泛应用。制品由专业的碳化硅陶瓷厂或碳化硅陶瓷生产厂家通过精密加工制成，可提供碳化硅陶瓷加工服务，生产如碳化硅陶瓷轴套、碳化硅陶瓷密封圈、碳化硅陶瓷泵件、碳化硅陶瓷结构件、碳化硅陶瓷块、碳化硅封头、碳化硅管板、碳化硅支座、碳化硅悬臂桨等。

尺寸与精度：尺寸规格从微小到大型，例如碳化硅陶瓷片到大型碳化硅陶瓷板材。平面度和表面粗糙度要求极高，达到微米甚至纳米级。

应用定制：根据具体工艺，如CMP工艺用碳化硅载盘、PVD工艺用碳化硅载盘等，其吸附孔型、布局及整体设计会进行专门优化。同时，在半导体领域，它与氮化硅陶瓷基板（又称氮化矽的陶瓷基板）或氮化硅对辊等精密陶瓷元件共同构成关键子系统。

三、发展前景

随着全球高新技术产业的飞速发展，碳化硅陶瓷真空吸盘及各类碳化硅陶瓷制品的市场前景十分广阔：

受益于半导体产业扩张：全球半导体产业对工艺均匀性、缺陷控制要求空前提高。碳化硅吸盘、半导体碳化硅舟、高纯碳化硅悬臂桨等作为关键耗材与部件，需求将持续增长。第三代半导体（碳化硅、氮化镓）本身的制造，也需要大量的高纯碳化硅陶瓷盘、碳化硅晶舟等碳化硅陶瓷制品。

技术迭代驱动升级需求：先进封装技术、更复杂的光刻技术等，对碳化硅陶瓷部件的平整度、热管理、洁净度提出了更高要求，推动产品向更高性能、更定制化的方向发展，催生对超纯碳化硅陶瓷和复杂碳化硅陶瓷结构件的需求。

新兴应用领域不断涌现：在微电子、光电子、功率器件等前沿领域，精密制造的需求日益增长。除了真空吸盘，诸如碳化硅陶瓷换热管、碳化硅辊棒、陶瓷材料硅碳棒等相关产品也在节能环保、新能源等领域找到新应用。

国产化替代趋势：长期以来，高端碳化硅陶瓷市场由少数国外企业主导。随着国内碳化硅陶瓷公司、碳化硅陶瓷厂家在碳化硅陶瓷加工生产技术上的突破，将加速国产碳化硅陶瓷（无论是称为碳化矽陶瓷、硅碳化陶瓷还是碳硅陶瓷）的研发和应用，市场潜力巨大。
