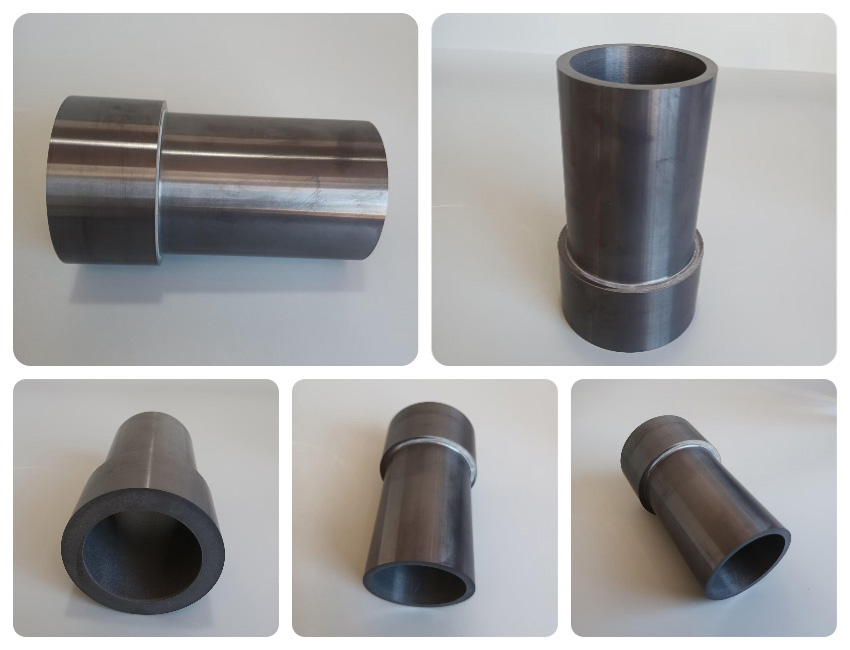

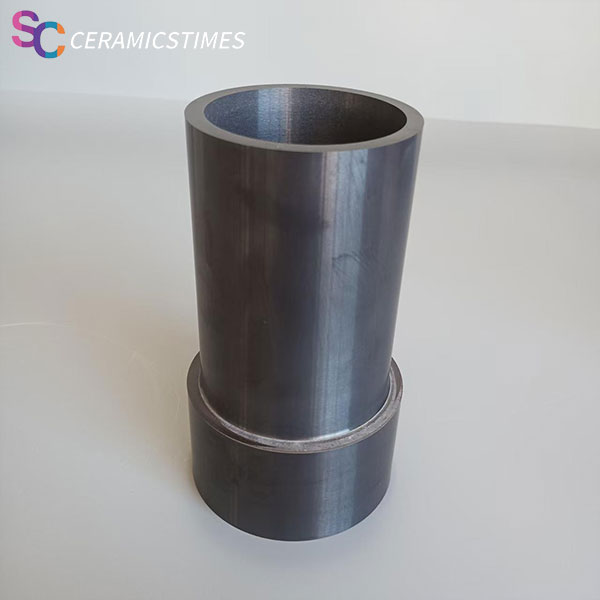

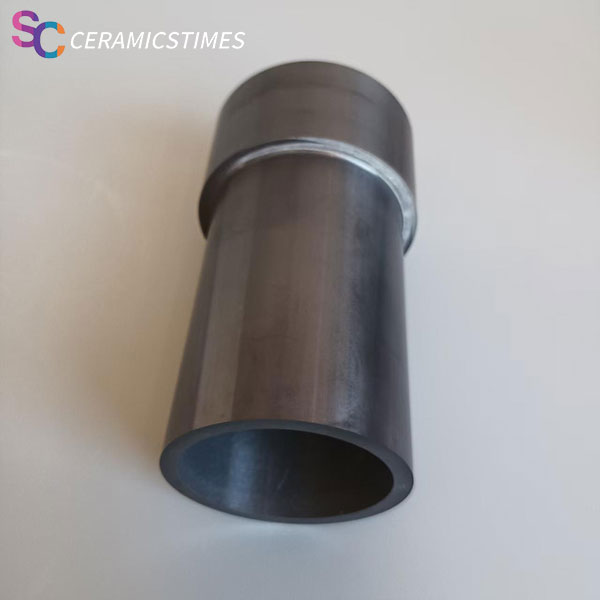

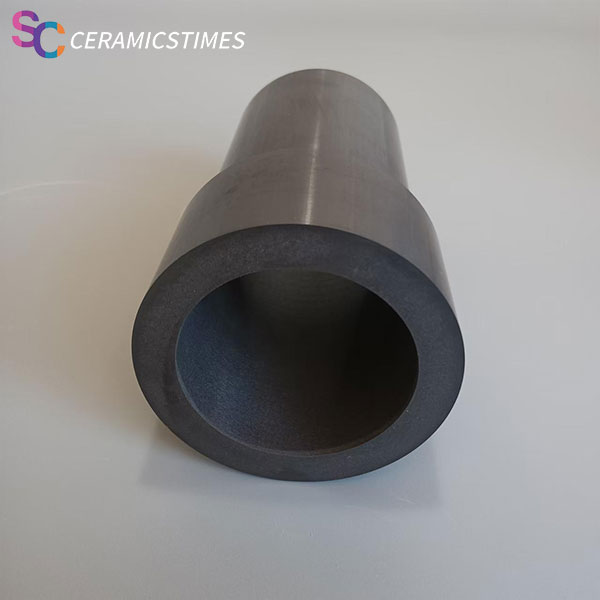

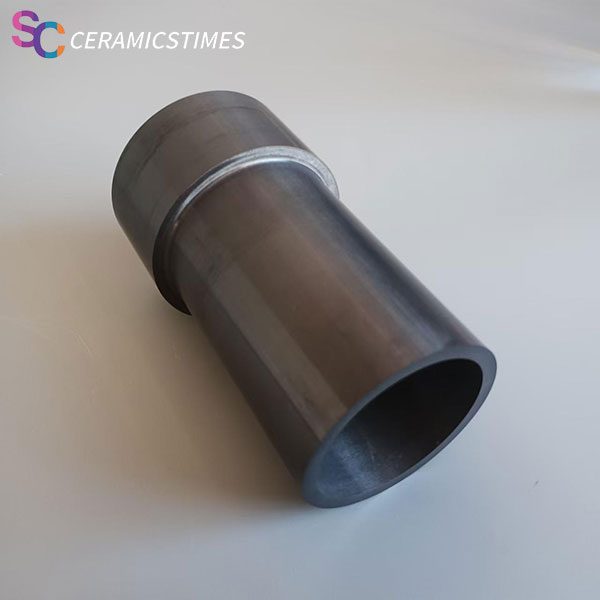

无压烧结碳化硅陶瓷

一、 介绍

无压烧结碳化硅陶瓷是一种通过无外部压力条件下，在高温炉膛内进行烧结而制成的高性能先进陶瓷材料。它是碳化硅陶瓷家族中的重要一员，其制备过程通常需要在超过2000°C的高温下进行，并借助烧结助剂（如硼、碳、铝等）来促进致密化。与需要昂贵热压或热等静压设备的工艺相比，无压烧结工艺更具成本效益，适合生产形状复杂、尺寸较大的产品，是大规模工业化生产高性能碳化硅陶瓷的主流技术。

该材料完美结合了碳化硅本身固有的优异特性，如极高的硬度、出色的耐磨性、卓越的化学稳定性以及优异的高温性能，同时通过无压烧结达到了很高的密度和力学强度，使其在极端和苛刻环境中成为金属和其他陶瓷材料的理想替代品。

二、 性能特点

极高的硬度与耐磨性：硬度高，仅次于金刚石、立方氮化硼等少数几种材料，具有极佳的抗磨损能力，适用于苛刻的摩擦工况。

优异的高温性能：在高温下（通常可达1600°C以上）仍能保持很高的强度和刚度，抗蠕变能力强，热膨胀系数低。

出色的化学稳定性：耐酸碱腐蚀性强，在高温下也能抵抗多种熔融金属和炉渣的侵蚀。

良好的热传导性：导热系数高，散热性能好，有利于用作热交换材料和耐热冲击部件。

高刚性与低密度：弹性模量高，比刚度大，同时密度远低于重金属（约3.10-3.20 g/cm³），有利于实现轻量化设计。

耐热冲击性：由于导热好、热膨胀低，能够承受剧烈的温度变化而不开裂。

三、 关键性能参数

密度：≥ 3.10 g/cm³（通常可达理论密度的98%以上）

抗弯强度：300 - 500 MPa（室温）

断裂韧性：3.5 - 4.5 MPa·m¹/²

维氏硬度：22 - 26 GPa（Hv0.5）

弹性模量：380 - 420 GPa

热膨胀系数：4.0 - 4.5 x 10⁻⁶ /K（室温至1000°C）

导热系数：80 - 120 W/(m·K)（室温，视纯度与微观结构而定）

最高使用温度：在惰性或保护气氛中可达1600°C；在氧化气氛中，表面会形成二氧化硅保护层，长期使用温度可达1400°C。

耐腐蚀性：对大多数酸、碱、熔盐具有优异的抵抗能力。

四、 主要用途

凭借上述卓越性能，无压烧结碳化硅陶瓷在众多高科技和工业领域得到广泛应用：

耐磨与密封部件：机械密封环、轴套、喷嘴、吸盘、陶瓷轴承等。尤其在高速、强腐蚀、无润滑的泵阀系统中表现突出。

高温与窑具材料：用于高温窑炉的承重梁、辊棒、烧制架板（匣钵）。其高温承载能力、抗热震性和长寿命显著优于传统耐火材料。

化工防腐设备：热交换器、管道、阀门、泵体内部衬件，用于处理强酸、强碱、高腐蚀性流体。

半导体制造：作为晶圆制造中的关键耗材，包括晶舟、桨、工艺腔室内衬、蚀刻环等。其高纯度、耐等离子体侵蚀和低污染特性至关重要。

防弹装甲：用于制备轻质、高硬度的复合装甲板，有效抵御弹丸和破片的冲击。

能源与环保：可用于烟气调节器、密封环等；在先进核能系统中，可作为包壳管或结构材料的候选。

其他精密部件：如激光反射镜基板（得益于高刚度和低热变形）、测量仪器的高刚性导轨等。
