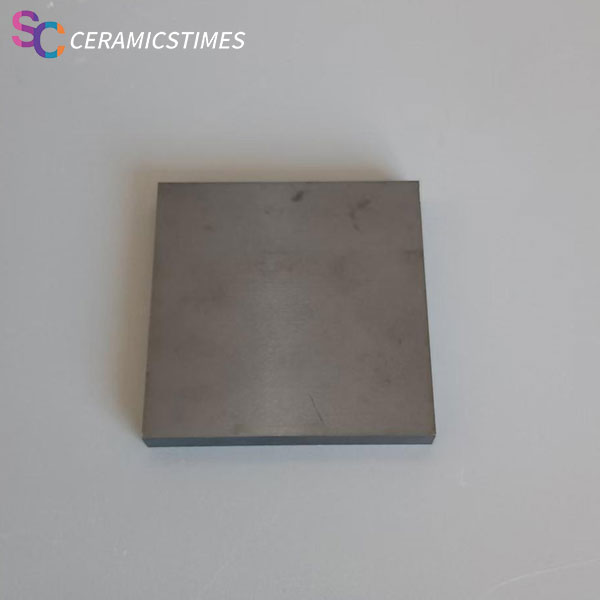

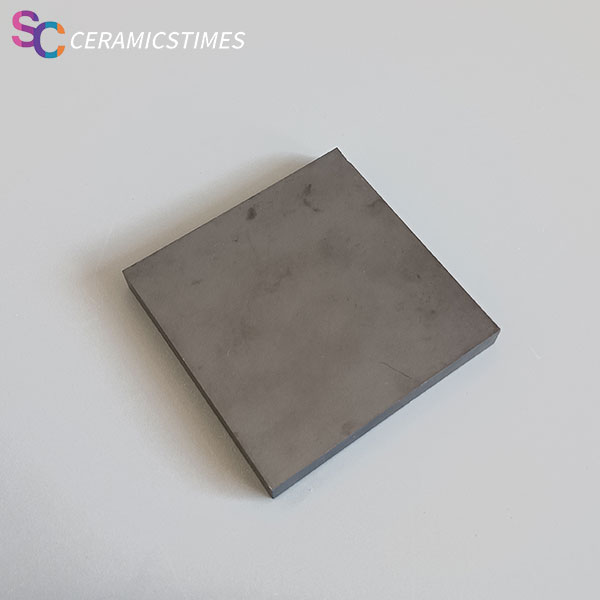

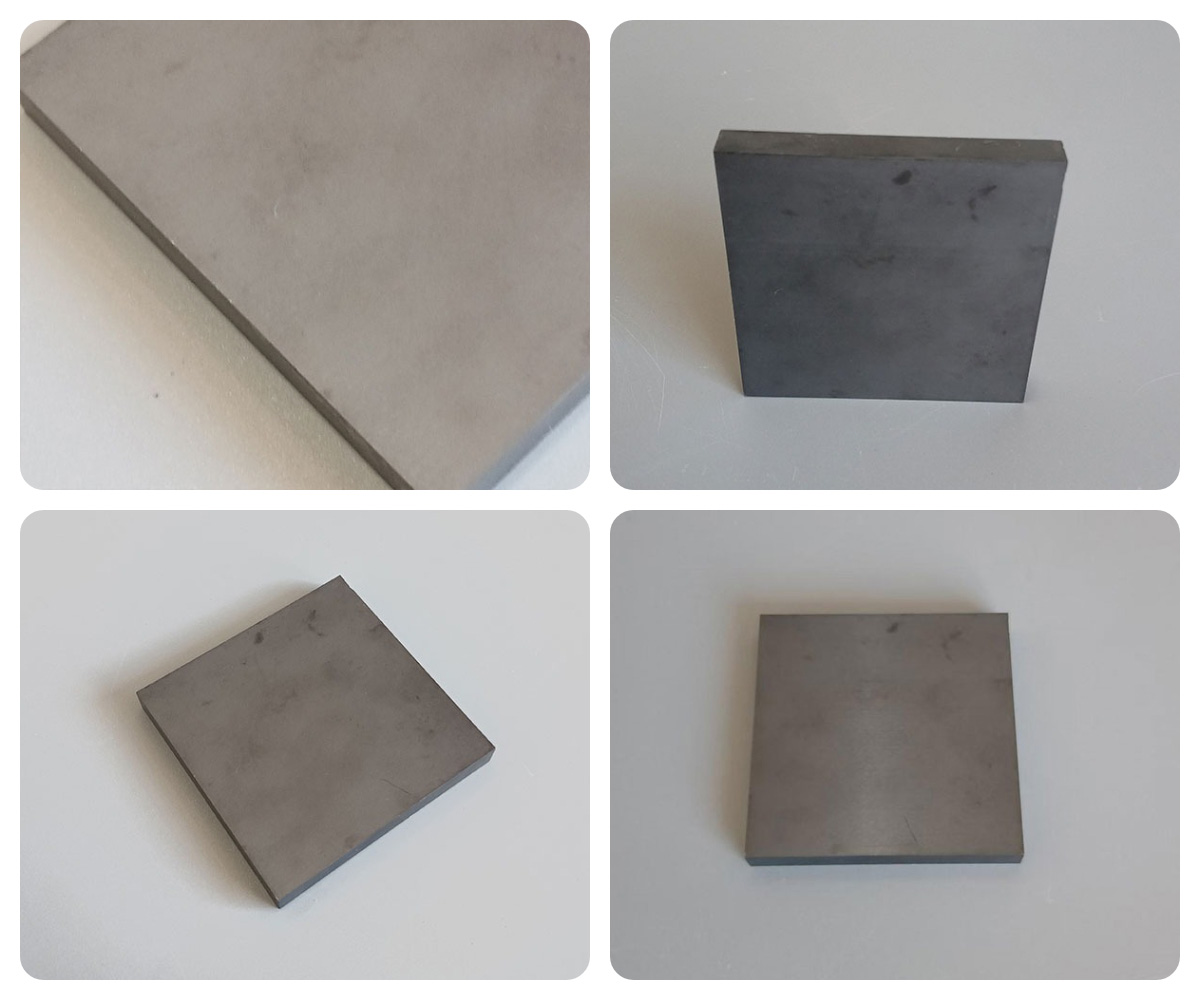

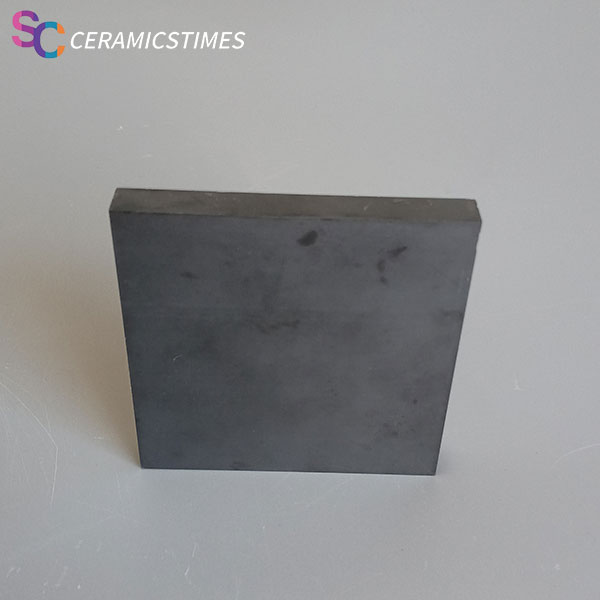

热压碳化硅胚料

热压碳化硅胚料是指采用热压烧结工艺制备而成的碳化硅陶瓷半成品或近终形材料坯体。它是通过在一定的高温与压力同时作用下，使碳化硅粉末颗粒间发生扩散、流动和重排，进而致密化形成的预制体。相较于常压烧结或无压烧结，热压工艺能更有效地促进致密化，获得结构更致密、性能更优异的碳化硅材料基础坯体。

一、 主要性能特点

高致密度：热压工艺施加的单轴向压力显著促进了材料收缩和孔隙排除，通常可获得接近理论密度（>98%）的胚体，这是其优异性能的基础。通过工艺优化，甚至可以达到100%的理论密度。

优异的力学性能：得益于高致密度和细晶结构，热压碳化硅胚料通常具有很高的硬度（HRA 90以上，HV>2000）、抗弯强度（可达500-700 MPa甚至更高）和良好的断裂韧性。

出色的高温稳定性：碳化硅本身具有极强的高温强度，在1600°C以上的高温环境下仍能保持大部分室温强度，抗蠕变性能优良。

良好的热物理性能：导热系数较高，热膨胀系数较低，因此热震稳定性好，能承受剧烈的温度变化而不易开裂。

卓越的耐磨性与耐腐蚀性：硬度极高，对磨料磨损和颗粒冲刷有极强抵抗力。同时，对大多数酸、碱、熔盐具有良好的化学惰性。

超高纯度：热压工艺可以通过选用高纯度原料和避免使用烧结助剂，实现材料的超高纯度化。这对于半导体等关键应用至关重要。采用纯度>99.999%的原料，结合优化的热压工艺，可制备出纯度高达99.967%以上的碳化硅陶瓷胚体，内部几乎不存在游离硅或氧化物玻璃相，晶界纯净。

可加工性：作为“胚料”，其后续可通过机械加工（如金刚石磨削、激光加工等）制成最终形状的零部件。热压胚料本身通常非常坚硬，属于难加工材料。

二、 关键性能参数（典型范围）

密度： ≥ 3.10 g/cm³，通常可达3.15-3.18 g/cm³，最高可接近理论密度3.21 g/cm³。

纯度： 常规产品可达99.9%（3N）以上，高品质产品可稳定达到99.99%（4N）至99.995%（4N5） 的水平。

气孔率： < 2%，优质产品可达<1%。

抗弯强度： 室温下一般在450-650 MPa范围，具体取决于原料纯度和工艺。

硬度： 维氏硬度（HV0.5）通常大于2000（约20 GPa），可达23-25 GPa；洛氏硬度（HRA）> 90。

断裂韧性： 通常在3.5-4.5 MPa·m¹/²范围。

弹性模量： 约400-450 GPa。

热膨胀系数： （20-1000°C）约为4.0-4.5 x 10⁻⁶ /K。

导热系数： （室温）约80-170 W/(m·K)，受杂质和晶界相影响。

最高使用温度： 在氧化气氛中可达1600°C（表面会形成氧化硅保护层）；在惰性或还原气氛中可达1800°C以上。

三、 主要用途

热压碳化硅胚料因其综合的优异性能，被加工成各类高端零部件，广泛应用于 demanding （苛刻）的工业领域：

耐磨部件： 用作喷嘴、轴承、密封环、衬板、旋流器等，用于煤炭、矿业、电力行业的浆液输送、喷砂等强磨损环境。

关键结构件： 在航空航天、国防工业中，用于制造涡轮发动机的叶片、燃烧室衬里、火箭尾喷管等高温高负荷部件。

半导体制造设备： 作为晶圆制造过程中的关键耗材，用于制作固定环、聚焦环、加热器、静电卡盘基座、晶舟（Wafer Carrier）等。这些应用要求材料具有高纯度（4N、5N甚至6N）、高平坦度、高耐蚀性和高温稳定性，以防止金属杂质污染晶圆。

化工与冶金工业： 用于制造热交换器、炉管、坩埚、燃烧器喷嘴等，耐受高温腐蚀性介质。

轻武器及装甲领域： 用于制造高性能防弹陶瓷板的核心材料，利用其高硬度、高弹性模量和较低密度来破碎或偏转弹丸。

机械密封： 在高参数（高速、高压、强腐蚀介质）的机械密封中作为动环或静环材料。

关于纯度的说明（4N到6N）

材料的纯度直接取决于原始粉料的纯度以及烧结过程中是否引入杂质。

4N级（99.99%）：这是高端工业应用，特别是半导体设备部件的标准要求。通过使用高纯度原料并结合良好的工艺控制，热压碳化硅可以稳定达到这一级别。

5N级（99.999%）：对应于更苛刻的应用场景，如某些先进制程的半导体设备。这需要起始粉料纯度即达到5N，并在整个加工、烧结和后处理过程中实施极其严格的污染控制。

6N级（99.9999%）：代表了当前可实现的纯度极限，通常用于特殊的科研或极高端应用。实现6N级别不仅需要6N级的高纯粉料，还对烧结工艺、模具、气氛和环境有极高要求，通常需要完全避免使用任何可能引入杂质的烧结助剂，完全依靠热压的压力和温度实现致密化。
